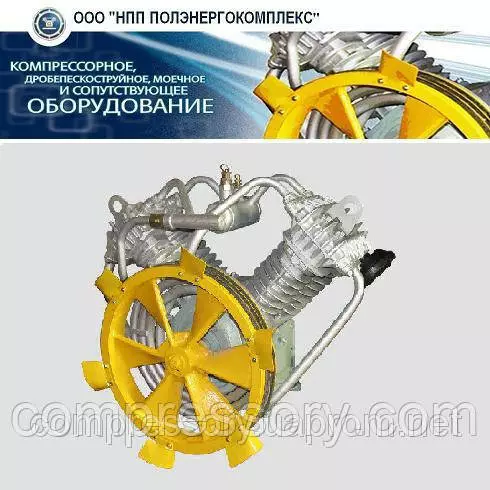

Компрессорная головка С416М (С416М0100000-04)

Описание товара

Широкую востребованность среди владельцев специального оборудования приобрела надёжная компрессорная головка С416М, реализуемая через каталог ООО «НПП Полэнергокомплекс». Данная модификация пневматического блока предназначена для оснащения поршневых пневмостанций масляного типа.
Плюсом внедрения детали станет возможность для эффективной и безопасной эксплуатации и обеспечение агрегатов (пневматический инструмент, оборудование для пневмомагистралей) энергией сжатого воздуха. Современные технологии помогли осуществить внедрение компрессорной головки стандарта С416М в стационарные и передвижные агрегаты.
Размеры
Вся представленная продукция поддерживает стандартизацию выпуска деталей, при которой заранее определены текущие посадочные размеры и расстояние между сформированными центрами отверстий, отвечающих за процесс крепления головки к самой станине ресивера.
К текущим параметрам специалисты относят:

глубина — 200 мм;
ширина — 290 мм.

Конструкция
Пневматический блок головки состоит из четырёх цилиндров, объединённых в одну конструкцию. В неё входят устройства высокого и низкого давления. Она монтируется непосредственно на ресивере, рядом с дизельным двигателем и АИР. Важно подобрать сопутствующие механизмы с оптимальной мощностью. За стабильное сжатие смеси воздуха с целью получения стойкого пневмопотока отвечает шатунно-поршневая группа.
Как реализуется работа головки компрессора?
Конструкция на основе шатунно-поршневого механизма помогает в реализации вращательного движения коленвала. Оно поступает от двигателя с помощью передачи сигнала по клиновым ремням. Здесь происходит его преобразование в возвратно-поступательное перемещения поршневого механизма внутри цилиндра. Процедура вызывает последующее сжатие потока воздуха, подступившего через крышку блока цилиндров.
В процессе эксплуатации оборудования важно защитить движущиеся детали и комплектующие от стирания и деформации в результате непрерывного соприкосновения при запуске на высоких скоростях. Для обеспечения задачи используется масляная смазка, помещённая внутрь картера. Она подаётся методом распрыскивания для получения стойкой маслянистой текстуры, которая обволакивает подкидные комплектующие.
В конструкцию устройства вошёл охлаждающий механизм и специальные рёбра, смонтированные на корпусных частях детали. Агрегат защищает масло и поступающий пневмопоток от нагрева до предельных показателях даже при жёстких условиях эксплуатации в жаркую погоду.
Ремонт и обслуживание механизма
Проведение технического обслуживания компрессорных головок позволяет максимально продлить период эксплуатации агрегата, диагностировать и своевременно устранять возможные неполадки, осуществлять замену смазки и отдельных комплектующих с минимальными рисками для основной деятельности.
Настоятельно рекомендуется проводить регулярную проверку работоспособности механизма в плановом порядке. Рабочий обязуется проводить очистку картера и замену смазки через каждые отработанные 170 часов. При повреждении прокладок важно демонтировать расходные элементы и заменить на подходящие по диаметру (стандарт ТО-1).
Обслуживание детали по нормам ТО-2 производится по истечению 500 часов непрерывной работы установки. Во время процедуры технического обслуживания специалист удаляет масляный нагар с внутренних поверхностей и заменяет комплектующие, подвергшиеся естественному износу.
Важно уделить внимание температурным показателям, при которых запускалась работа головки компрессора. При активном воздействии высоких температур (от +30 градусов Цельсия) износ отдельных элементов происходит в разы быстрее. С целью исключения внезапной поломки важно совместить по времени процедуры ТО-1 и ТО-2.
Повысить мощность установки можно при помощи замены электродвигателя. Для самых производительных головок предусмотрен двигатель на 11 кВт, который имеет достаточно компактные габариты и совместим с изделиями стандарта С416М
Наибольшую производительность на практике демонстрирует двухступенчатая головка с двумя цилиндрами.
Техническая документация
На сайте компании https://buycompressor.biz можно ознакомиться с доступным ассортиментом продукции и подобрать модель компрессорной головки, исходя из текущих потребностей заказчика, мощности оборудования, потребностей производства. Все доступные изделия размещены в онлайн каталоге вместе с кратким описанием и обзором характеристик.
Представители компании помогают реализовать детали к компрессорам со всей необходимой технической документацией. Она прилагается к паспорту изделия и упрощает процесс эксплуатации и подбора дополнительных запасных частей при износе элементов головки.
Деталь стандарта С416М является частью конструкции целого модельного ряда компрессоров, включая агрегаты С-416М/С-416М1, К-3, К-6 и К-31. Она же входит в состав производимых заводом агрегатов. На базе головки реализуется сборка большого количества моделей современной компрессорной техники. Базовая конструкция содержит два блока цилиндров, в каждом из которых размещены по 2 цилиндра низкого и высокого давления.
Комплектация
В стандартный комплект при заказе компрессорной головки входит следующая атрибутика:

спиральный холодильник (в качестве основного охлаждающего агрегата для механизмов);
маховик и лопасти для нагнетания воздуха;
фильтр со специальными фильтрэлементами (2 шт).

Запуск движения головки осуществляется при помощи технологии ремённой передачи при подключении электромотора мощностью не менее 11 кВт иди иного типа двигателя, технические свойства которого максимально эквивалентны базовому агрегату. Приводные ремни не входят в комплект поставки и подбираются менеджерами отдельно. Для крепления станины используются 4 стандартных болта.
Осуществить заказ оборудования возможно при помощи каталога. Поставщик предоставляет лояльную ценовую политику, соблюдение всех стандартов и возможность для оформления оперативное доставки элементов прямиком с завода, без наценок со стороны посредников. Компрессорная головка С416М поставляется с техническим документом и гарантийным талоном.
